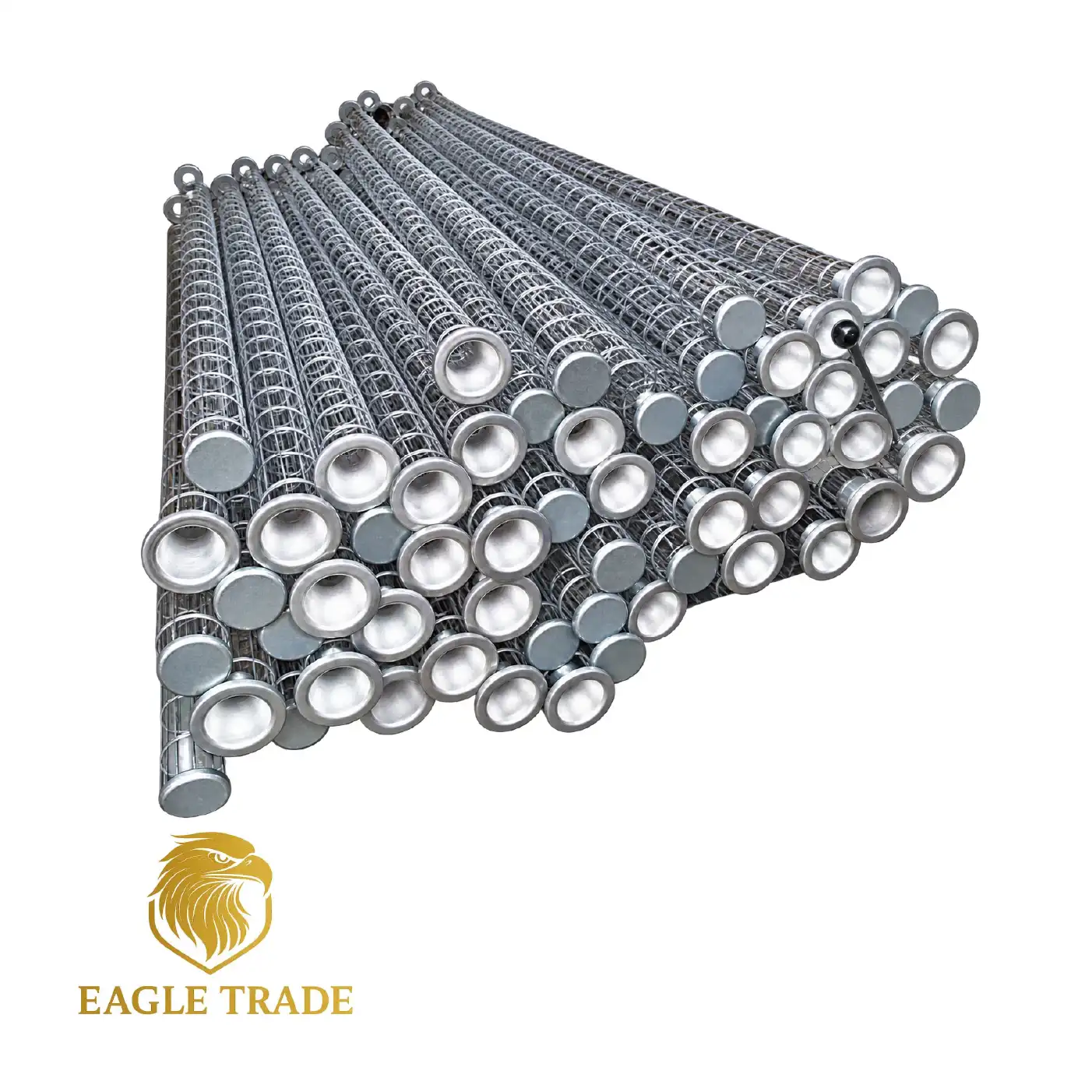

قفف وهياكل تدعيم أكياس الأتربة

 لحماية منظومة سحب الغبار من الانسداد وتفادي تمزق الأكياس القماشية، نقدم لك قفف وهياكل تدعيم أكياس الأتربة (Filter Bag Cages & Support Structures) كعنصر هندسي رئيسي يمثل الهيكل العظمي الداعم لأكياس الترشيح داخل وحدات ومجمعات كبس الأتربة (Baghouse Dust Collectors). تمثل هذه الهياكل استثماراً عملياً مباشراً يحافظ على بقاء الأكياس مفتوحة بالكامل تحت تأثير ضغط الشفط العالي، مما يمنع انكماشها أو انطباقها ويضمن استغلال أقصى مساحة ترشيح متاحة للقماش.

صُممت هذه القفف المعدنية بدقة متناهية لتوفر انسيابية كاملة لتدفق الهواء، مع العمل على توجيه نبضات الهواء المضغوط أثناء دورات التنظيف الذاتي (Pulse-Jet Cleaning) بكفاءة عالية دون إلحاق أي ضرر ميكانيكي بالألياف الحساسة للأكياس، مما يطيل عمرها الافتراضي ويقلل من نفقات الصيانة والاستبدال الدوري.

تصميمات وأشكال القفف الهندسية المتاحة لدينا

 نوفر تشكيلة متنوعة من التصاميم الهندسية للقفف والشاسيهات لتلائم طبيعة أجهزة الفلترة ومساحة بيئة العمل لديكم:

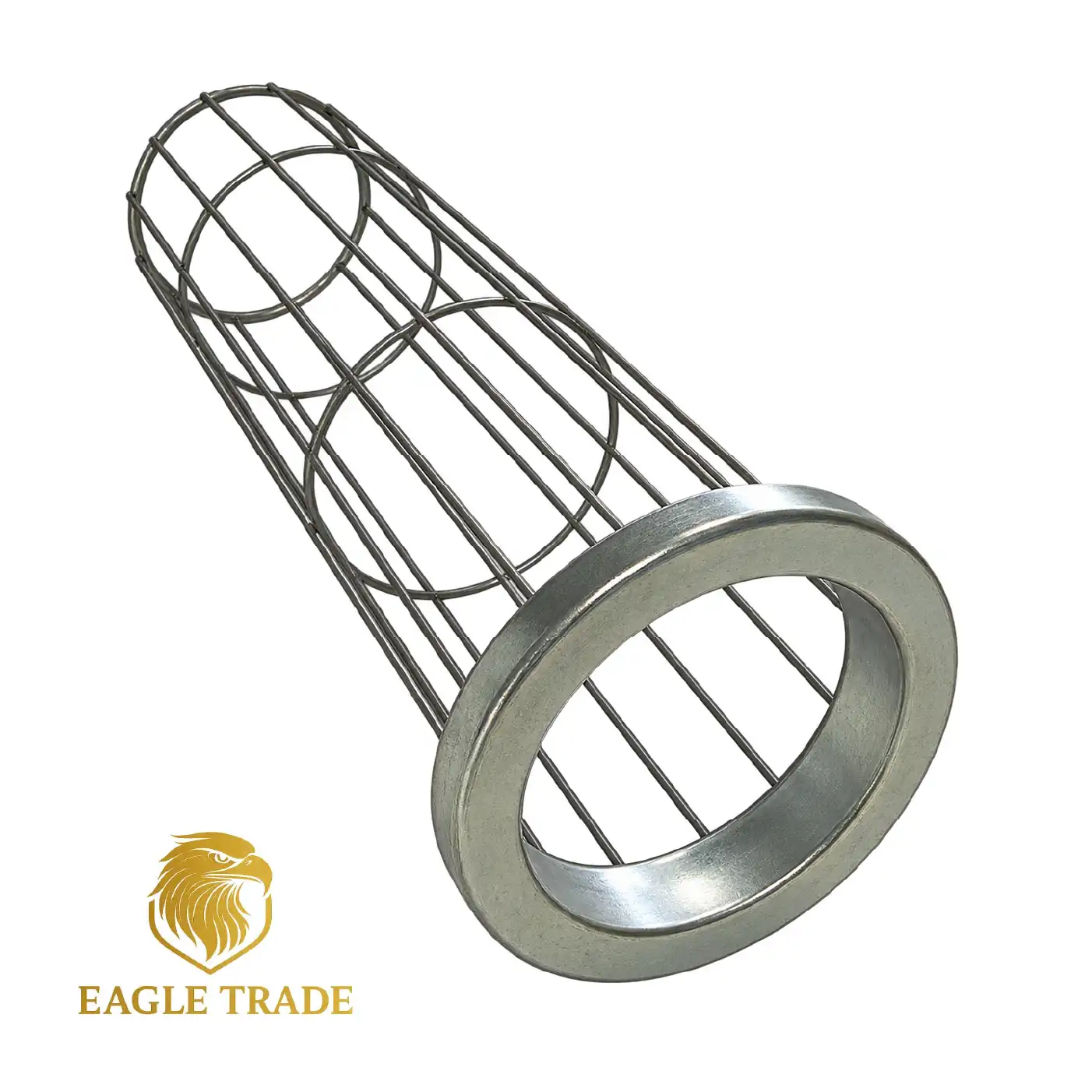

• القفف الأسطوانية القياسية (Standard Round Cages): النمط الأكثر شيوعاً واعتماداً في مختلف الصناعات؛ يتكون من أسياخ طولية قوية ومثبتة بحلقات دائرية منتظمة على كامل طول القفص لضمان الجساءة التامة ومقاومة الانحناء تحت ضغط الهواء.
• القفف النجمية والبيضاوية (Star & Oval Cages):
  • القفف النجمية: تتميز بمقطع عرضي مضلع يمنح كيس الترشيح مساحة سطحية أكبر، مما يسهل تكسير وتفكيك طبقة كعكة الغبار العالقة أثناء نبضات التنظيف.
  • القفف البيضاوية: صُممت خصيصاً لوحدات تجميع الأتربة ذات المساحات الداخلية الضيقة لزيادة كثافة وعدد الأكياس في المتر المربع الواحد.
• القفف المقسمة أجزاء (Split / Multi-Section Cages): تتكون من قطعتين أو أكثر تُركّب معاً بآليات تعشيق سريعة ومحكمة (Claw / Bayonet Connection أو وصلات ملولبة Threaded Joints). تُعد الحل الأمثل للأكياس ذات الأطوال الكبيرة (أكثر من 4 أمتار) أو في المواقع ذات الأسقف المنخفضة التي يصعب فيها إدخال القفص كقطعة واحدة.

تفاصيل الخامات والمقاسات

 نُصنع هياكل تدعيم الأكياس وفق خيارات واسعة من المعادن والمعالجات السطحية لتناسب البيئة التشغيلية لمحطتك أو مصنعك:

• خامات التصنيع ومعالجات الأسطح:
  • الصاج المجلفن (Galvanized Steel): خيار اقتصادي قياسي للبيئات الجافة وتطبيقات الأتربة العامة غير الأكالة في درجات الحرارة المعتادة.
  • الدهان الحراري بالإيبوكسي (Epoxy Coated): يوفر حماية فائقة ضد الرطوبة والأحماض الخفيفة، مع ملمس سطحي ناعم يمنع جرح القماش.
  • الاستانلس ستيل (SS 304 / 304L): مخصص للقطاعات الغذائية، الدوائية، وتطبيقات الرطوبة ودرجات الحرارة المتوسطة.
  • الاستانلس ستيل (SS 316 / 316L): للأعمال الشاقة جداً، الغازات الكبريتية، والبيئات الكيميائية الحارقة في محطات الطاقة وأفران الصهر.
• عدد الأسياخ الطولية (Vertical Wires): مرونة هندسية تشمل (8، 10، 12، 14، وحتى 24 سيخاً) طبقاً لقطر القفص ونوع نسيج الكيس لمنع ارتخائه بين الأسلاك.
• سماكة الأسلاك: أقطار أسلاك متينة تتراوح بين 3.0 مم وحتى 4.5 مم تضمن أعلى درجات الصلابة ومنع التشوه الهيكلي.
• أقماع الفينتوري المدمجة (Venturi Tubes): إمكانية تزويد الجزء العلوي من القفص بقمع فينتوري (مصنوع من الألومنيوم، الصاج، أو الاستانلس) لتوجيه نبضات الهواء ومضاعفة سرعتها داخل الكيس لتحقيق أعلى كفاءة تنظيف.
• الأبعاد والقياسات: أقطار قياسية ومخصصة تبدأ من 100 مم وتصل إلى 200 مم، وأطوال تصنيعية تصل حتى 8 أمتار.

أشهر تطبيقات واستخدامات قفف وهياكل الأتربة

 تُعد هياكل التدعيم ركيزة أساسية لمنظومات الفلترة وتنقية الهواء في مختلف المنشآت الصناعية:

• مصانع الأسمنت والجبس: دعم أكياس الفلاتر في خطوط طحن وتعبئة الأسمنت ومنع انهيارها أمام ضغوط الشفط القوية.
• أفران الصهر والصناعات المعدنية: مقاومة درجات الحرارة والأبخرة الكبريتية الناتجة عن صهر المعادن والحديد.
• الصناعات الغذائية ومطاحن الدقيق: الحفاظ على أكياس الترشيح في بيئات نظيفة مطابقة للاشتراطات الصحية.
• الصناعات الدوائية والكيميائية: تنقية الهواء والغازات في بيئات التفاعل الجافة ومنع انتشار الأتربة الكيميائية الدقيقة.

القيمة الهندسية التي نقدمها لك في “إيجل تريد”

• لحامات نقطية ناعمة تماماً (Burr-Free Spot Welding): نعتمد تقنيات اللحام الإلكتروني النقطي الدقيق لضمان سطح أملس خالٍ 100% من أي رايش أو زوائد حادة قد تتسبب في تمزق أو تلف أكياس الترشيح.
• استقامة هندسية فائقة (Straightness & Alignment): تصنيع يراعي الاستقامة الميكانيكية التامة على كامل طول الهيكل، مما يضمن سلاسة التركيب والاستبدال داخل فتحات صاج التثبيت (Tube Sheet) دون انحشار.
• مرونة التصنيع المطابق للعينات: قدرة كاملة على تفصيل أي تصميم مخصص لأقماع الفينتوري، شفة التثبيت العلوية (Top Flange)، أو أنظمة التعشيق لتتطابق تماماً مع مواصفات أجهزتك الحالية.

اطلب قفف وهياكل تدعيم أكياس الأتربة الآن

سواء كنت بحاجة لتوريد كميات قياسية من القفف المجلفنة لبرج الأتربة بمصنعك، أو ترغب في تصنيع هياكل استانلس ستيل مقسمة بمواصفات خاصة، نحن في “إيجل تريد” نوفر لك تصنيعاً هندسياً دقيقاً يضمن استقرار وكفاءة منظومة الترشيح لديك.
